a) budynek techniczny ze ścianą oddz. p.poż. - wykonano prace w następującej kolejności:

  • zakończono montaż stolarki okiennej
  • wykonano prace wykończeniowe wewnętrzne związane z:

- wykończeniem ścian i sufitów z wyprawy tynkarskiej mineralno - polimerowej na podłożu cementowo - wapiennym szpachlowanym i zagruntowanym preparatem.

- pomieszczenie techniczne 04 - do wysokości 2,0 m ściany wyłożono glazurą,

- pomieszczenie 07 - ściana od strony pomieszczenia 04 do pełnej wysokości, pozostałe do wysokości 2,0 m wyłożone glazurą,

- pomieszczenie 08 - ściany pomieszczenia do pełnej wysokości wyłożone glazurą,

- pomieszczenie 04 - przed drzwiami do korytarza umieszczono gumową wycieraczkę o grubości 2 cm i o szerokości drzwi,

- pomieszczenie techniczne 05 - ściana w osi 2 docieplona styropianem o gr. 5 cm,

- szatnie przepustowe wyłożono glazurą do wysokości 2,0 m, w kabinie prysznicowej glazura do pełnej wysokości,

- pomieszczenie socjalne- powyżej zlewu do wysokości 2,0 m od poziomu podłogi ściana wyłożono glazurą,

- Antresola - wokół otworów w stropie i wzdłuż krawędzi antresoli od strony pustki pomieszczenia technicznego wyłożono cokolik,

- posadzki w pomieszczeniach technologicznych, socjalnym i korytarzu wykonano z gresu kamiennego,

  posadzki w pomieszczeniu technicznym 04- wykonano cokół  na wysokości płyty,

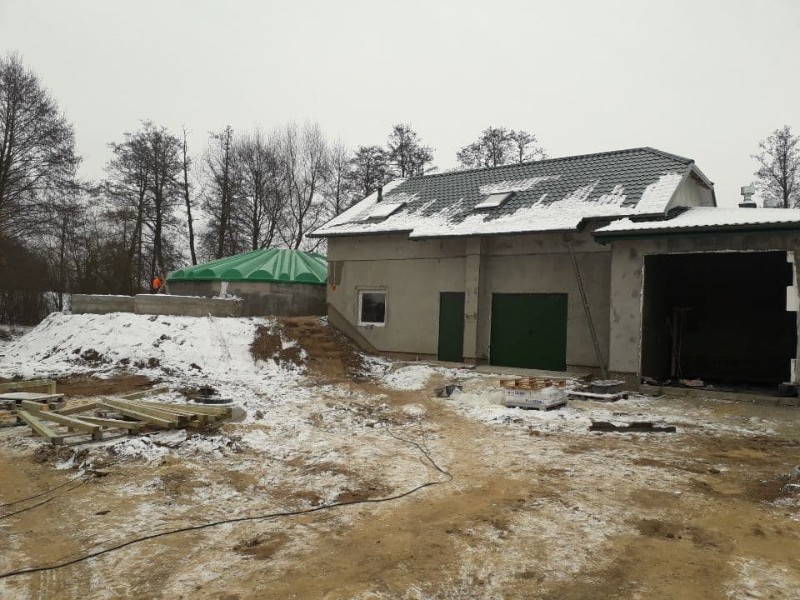

Budynek techniczny

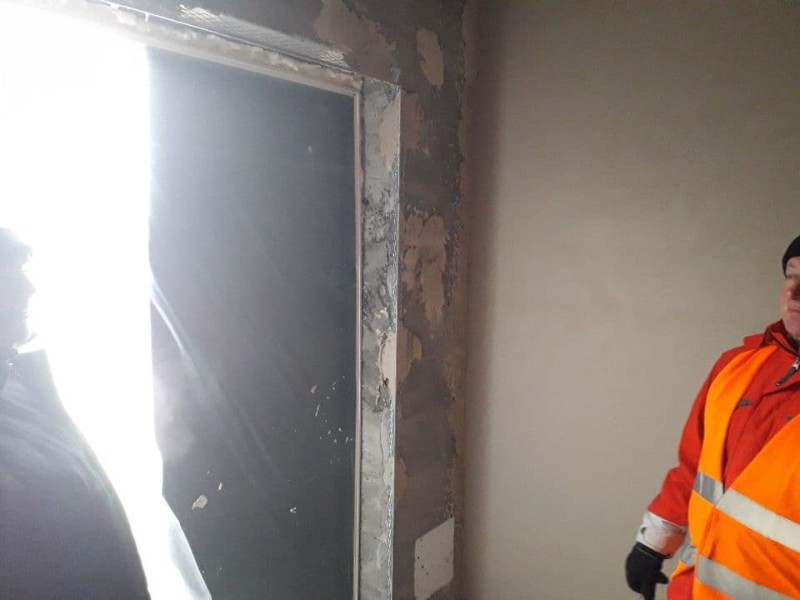

Budynek techniczny - osadzenie kątowników przed wykonaniem wyprawy tynkarskiej

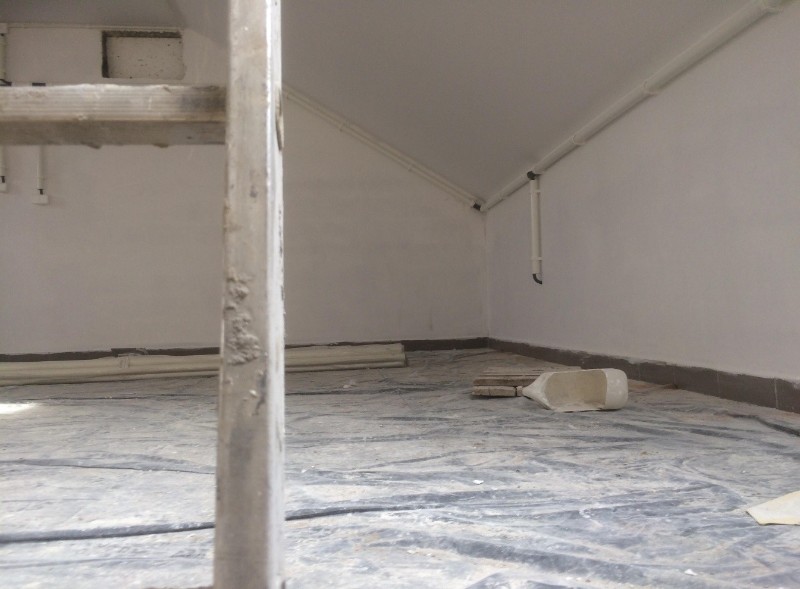

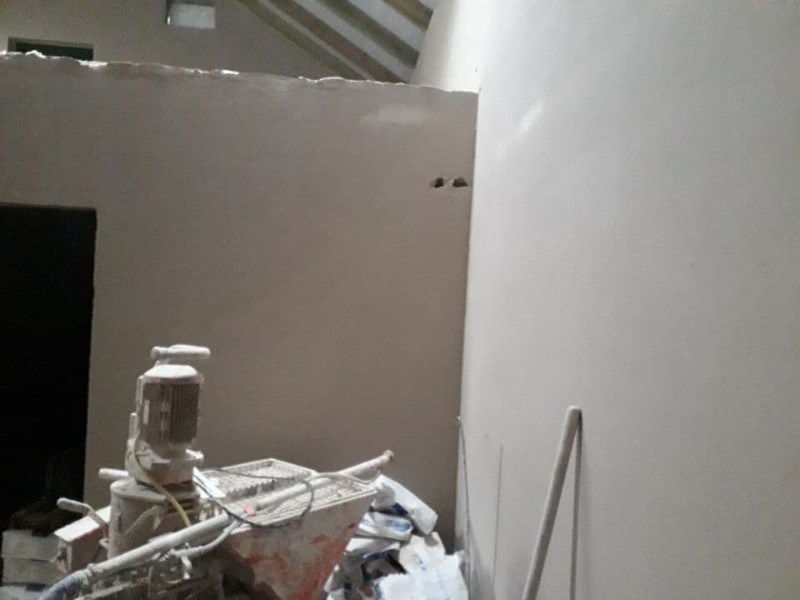

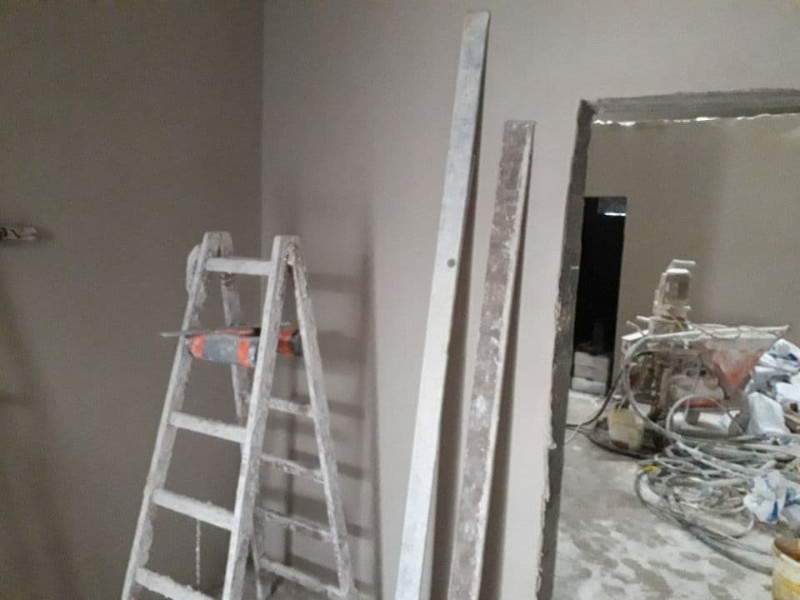

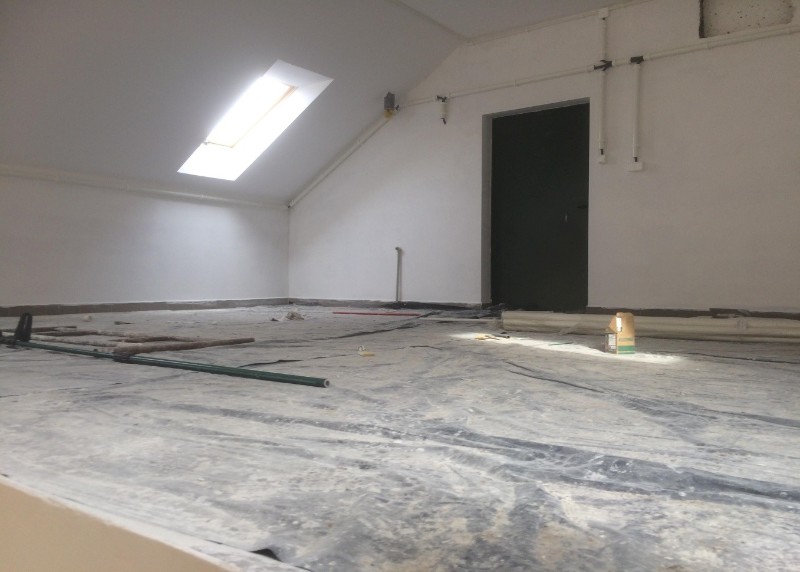

Budynek techniczny - prace wykończeniowe wewnętrzne związane z wykończeniem ścian i sufitów wyprawą tynkarską


















Budynek techniczny - prace wykończeniowe wewnętrzne związane z wykończeniem ścian i sufitów wyprawą tynkarską

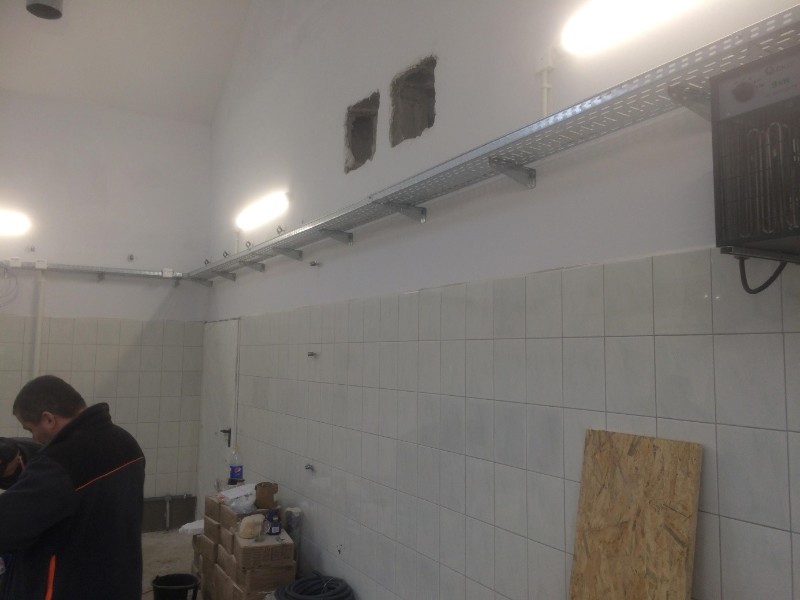

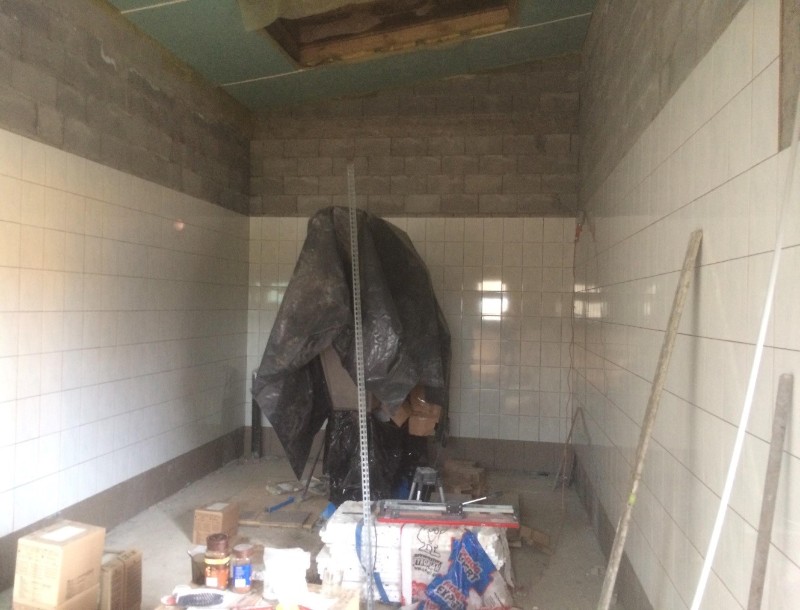

Budynek techniczny - prace wykończeniowe wewnętrzne związane z wykończeniem ścian glazurą






b) Budynek mechanicznego oczyszczania ścieków- kolejność prac była następująca:

  • wykonano pokrycie dachowe z blachodachówki
  • zamontowano stolarkę drzwiową zewnętrzną- drzwi zewnętrzne stalowe
  • wykonano prace wykończeniowe wewnętrzne związane z:

- wykończeniem ścian i sufitów z wyprawy tynkarskiej mineralno- polimerowej na podłożu cementowo- wapiennym szpachlowanym i zagruntowanym preparatem.

- wyłożono glazurą ściany do wysokości 2,0m od poziomu posadzki

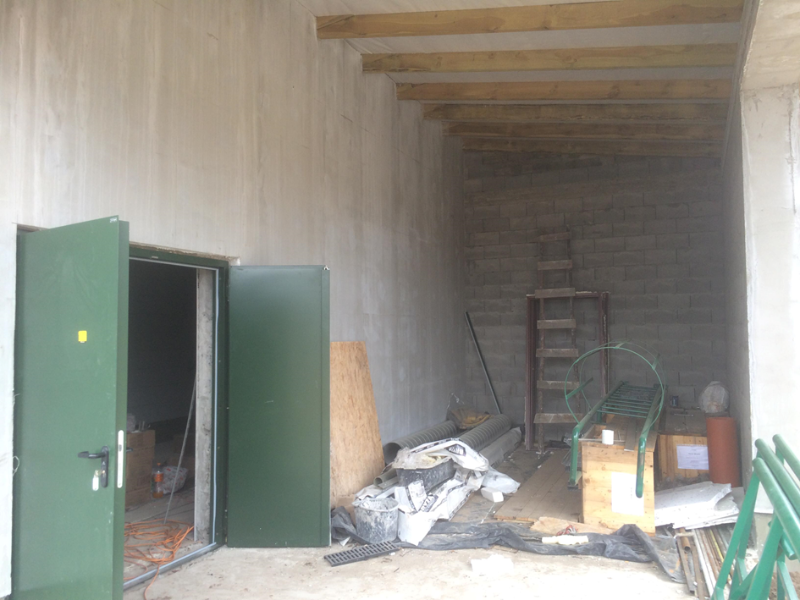

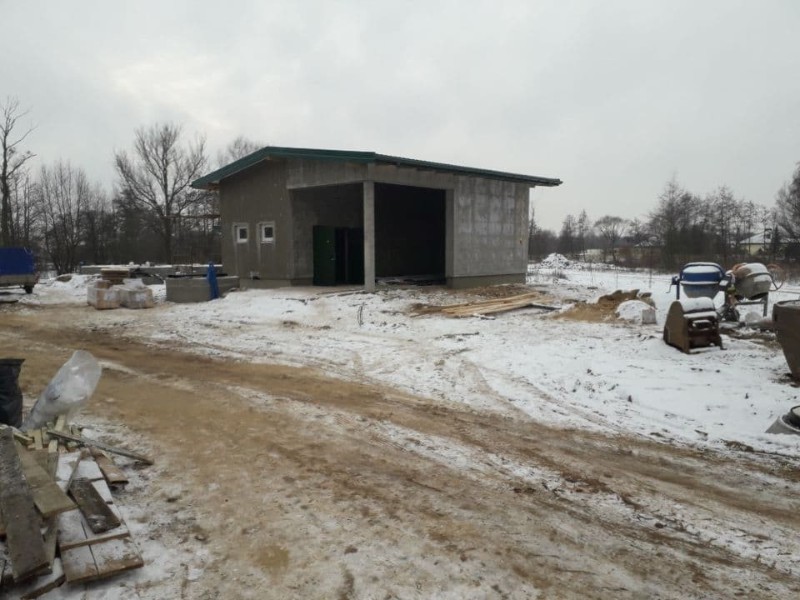

Budynek mechanicznego oczyszczania

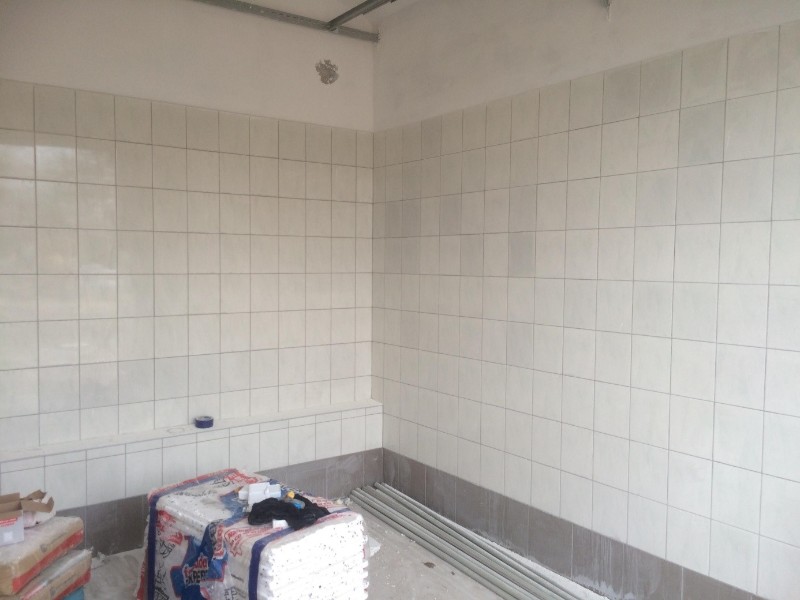

Budynek mechanicznego- oczyszczania- prace wykończeniowe wewnętrzne związane z wykończeniem ścian glazurą






c) Punkt zlewny:

stacja zlewcza (Fek-Pak):

  • zamontowano stolarkę drzwiową zewnętrzną- drzwi zewnętrzne stalowe

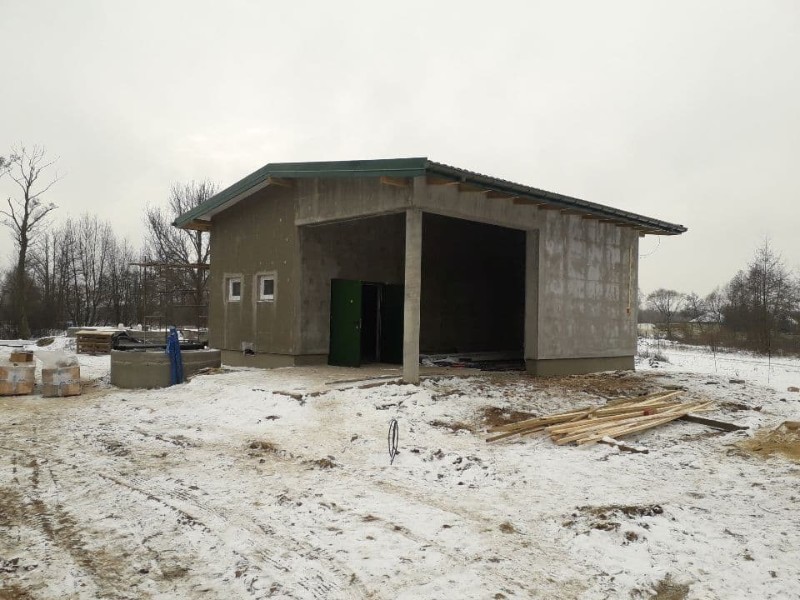

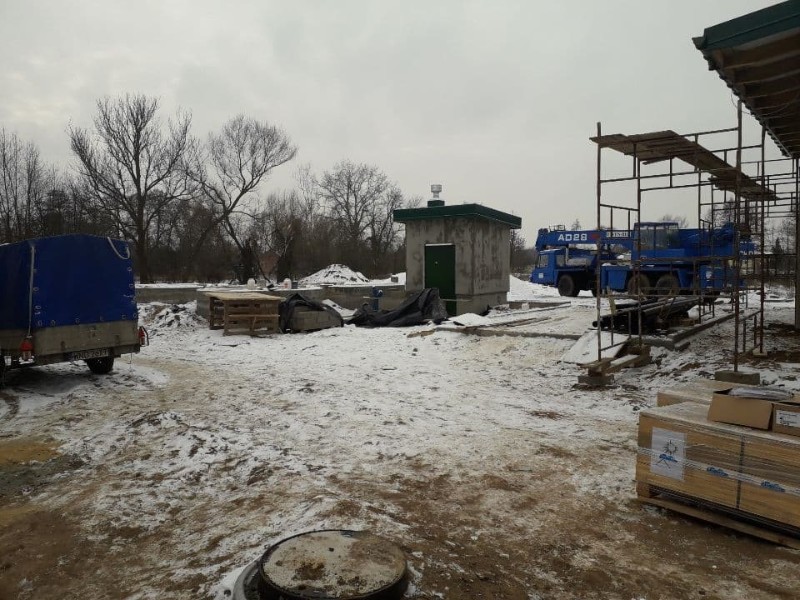

Stacja zlewcza (Fek-Pak)






d) Reaktory biologiczne:

  • wykonano przykrycie reaktora biologicznego,

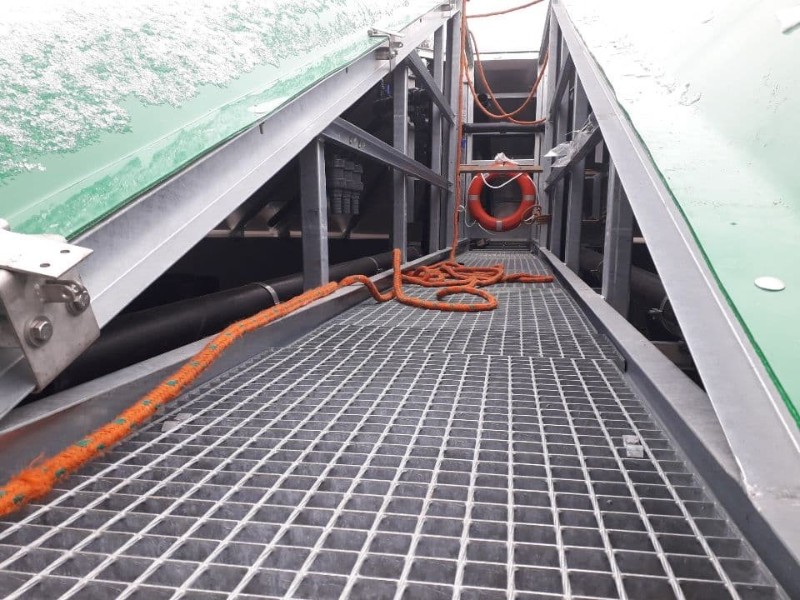

  • wykonano pomost technologiczny reaktora,
  • wykonano montaż technologii i wyposażenia reaktora:

- wydzielono komorę denitryfikacji/ nitryfikacji, w której usytuowano separator zawiesiny łatwo opadalnej i selektor metaboliczny

- osadnik wtórny pionowy


















Reaktor biologiczny

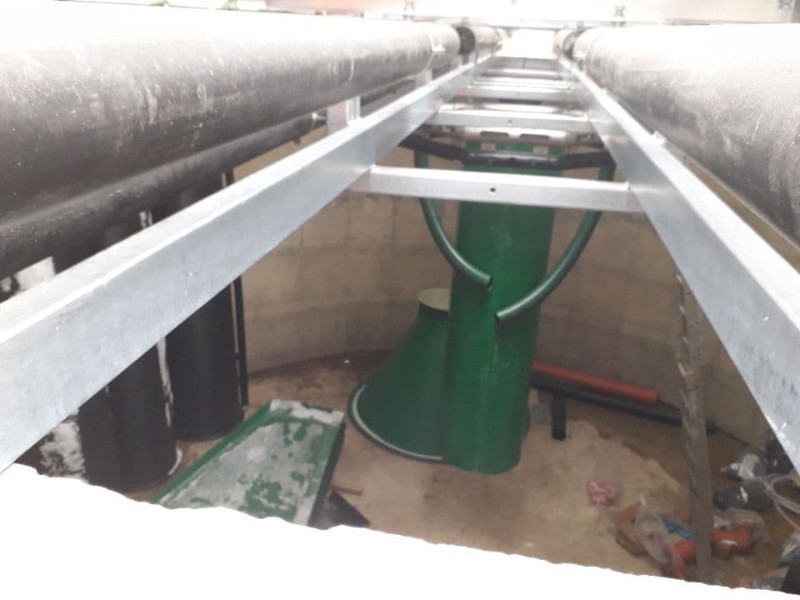

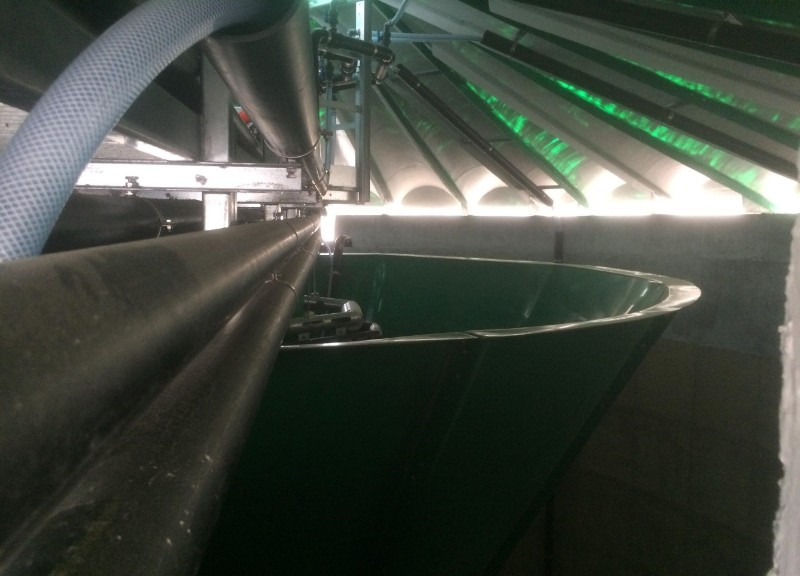

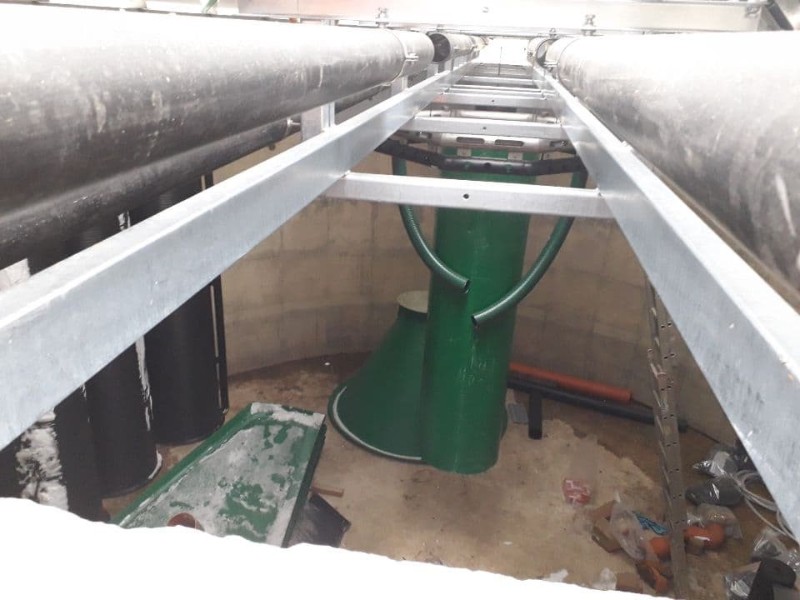

Reaktor biologiczny - osadnik wtórny






e) Roboty sanitarne i technologiczne- w dalszym ciągu trwają prace związane z:

  • instalacją sanitarną
  • siecią kanalizacji sanitarnej międzyobiektowej
  • dostawą i montażem urządzeń technologicznych

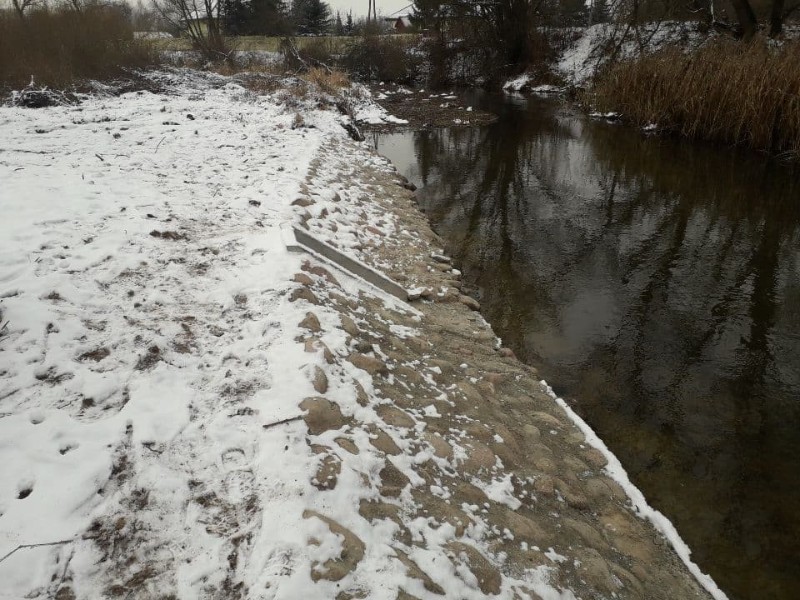

rzeka Sona - wylot betonowy z umocnieniem skarpy kamieniami






f) Roboty związane z uporządkowaniem oraz zagospodarowaniem terenu wokół nowo     powstałego obiektu,

- place manewrowe i miejsca parkingowe- trwają prace związane z utwardzeniem i zagęszczeniem terenu (wykonanie podbudowy zasadniczej wraz z warstwą z kruszywa stabilizowanego cementem) oraz obsadzeniem krawężników

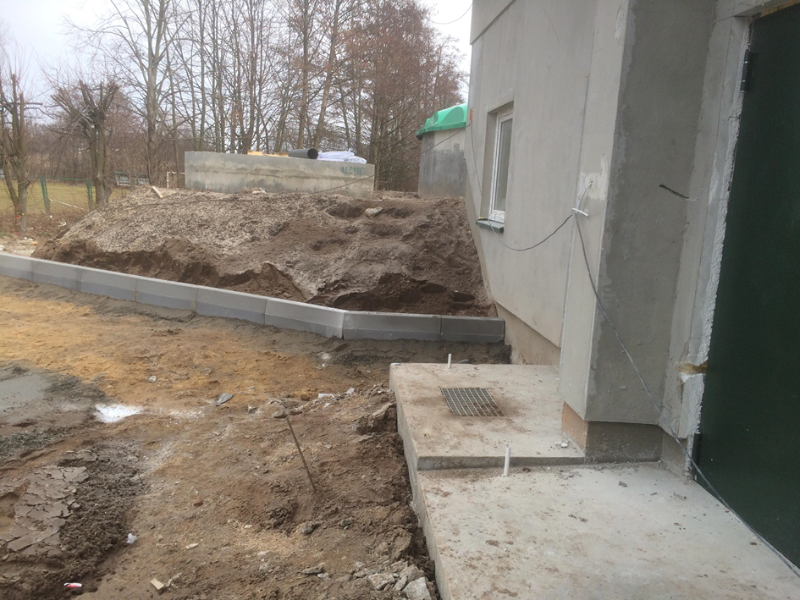

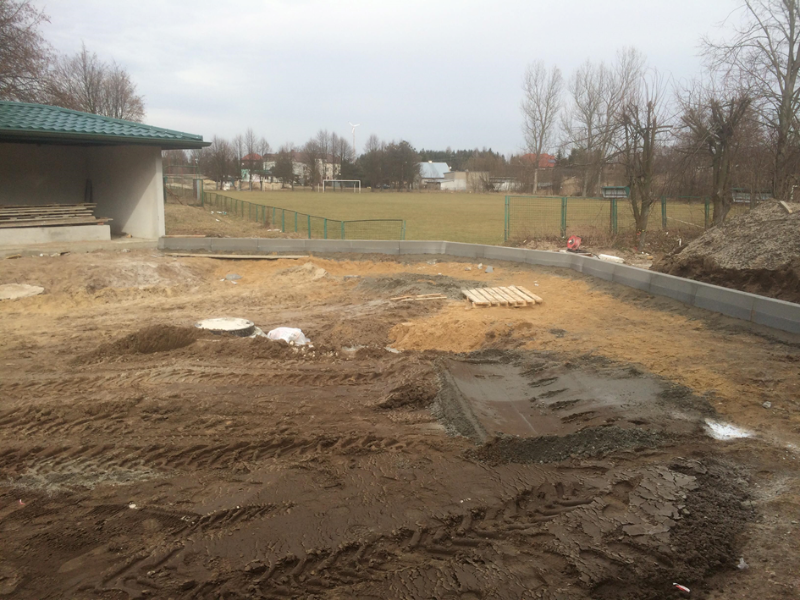

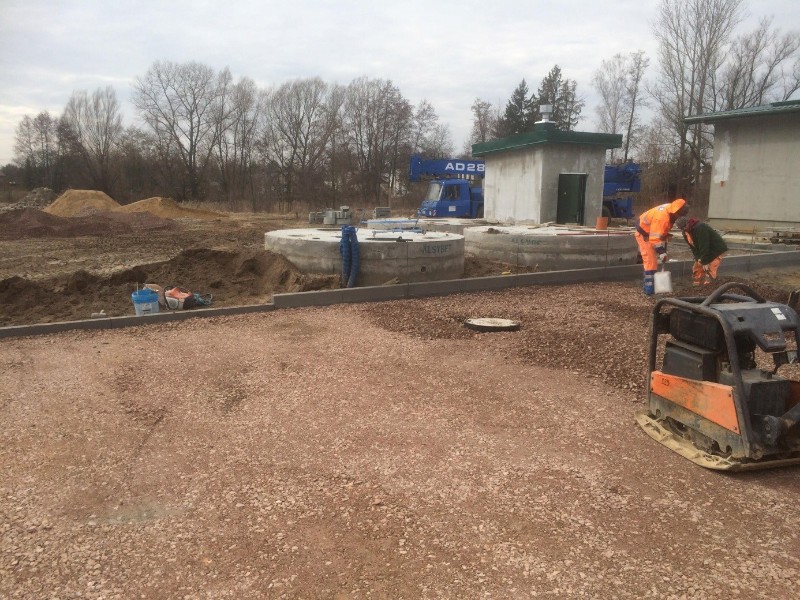

Prace związane z uporządkowaniem i zagospodarowaniem terenu

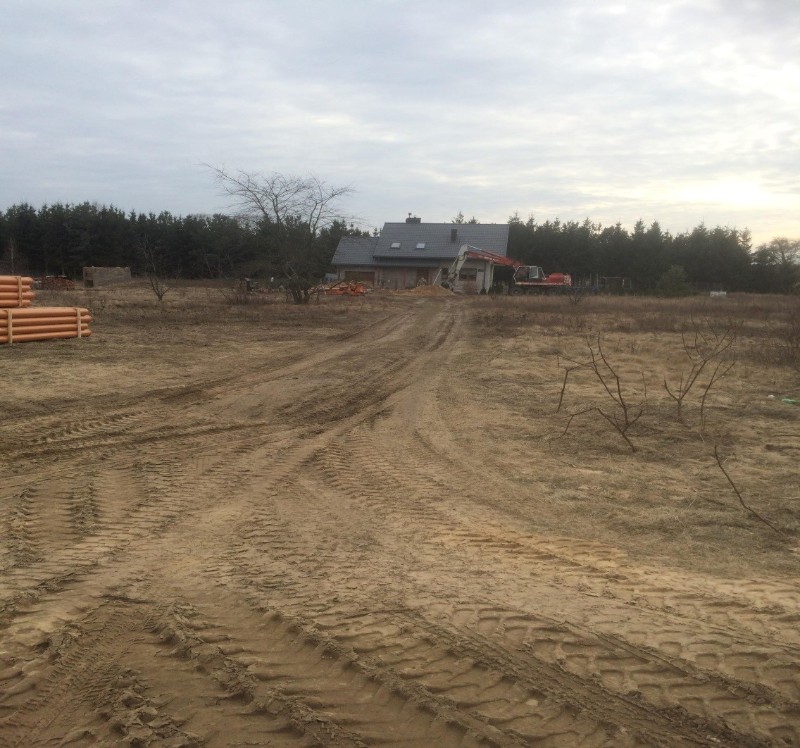

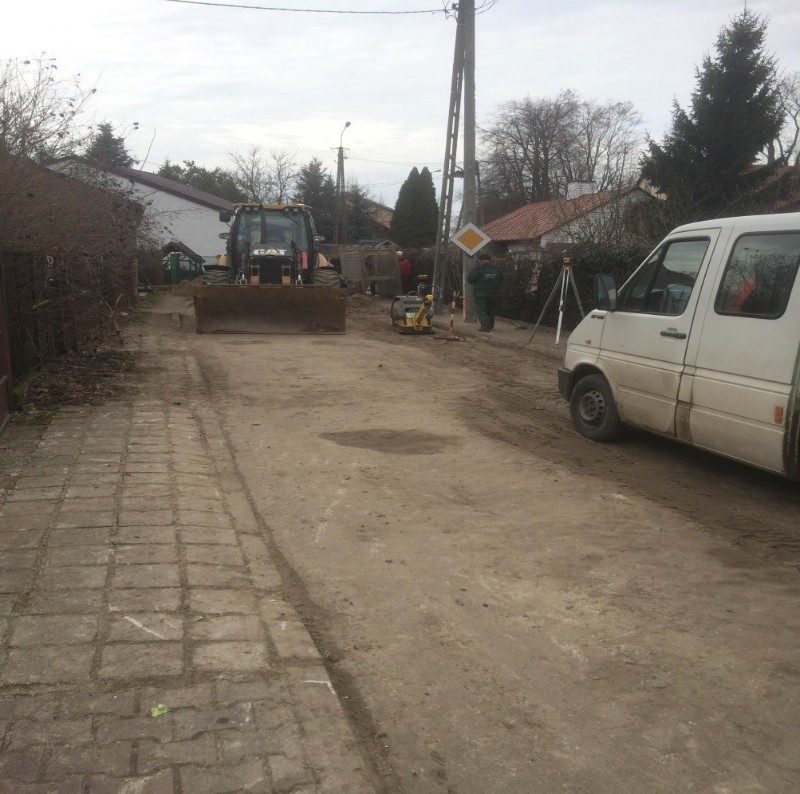

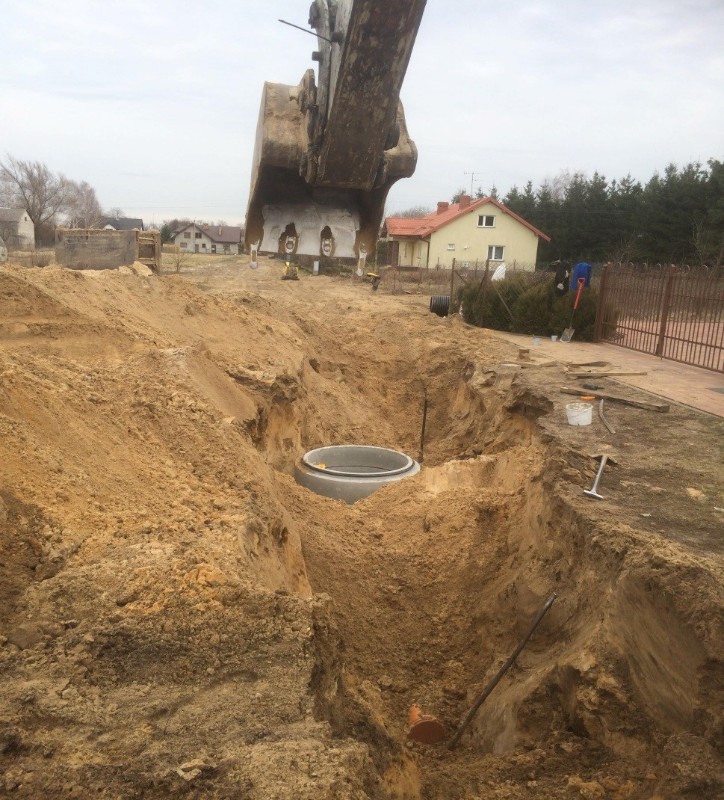

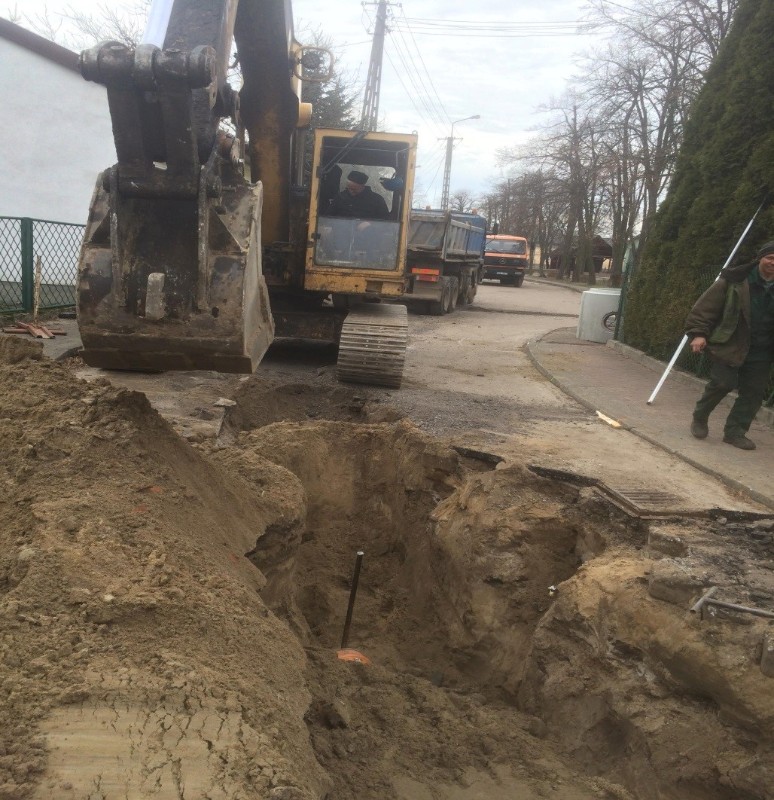

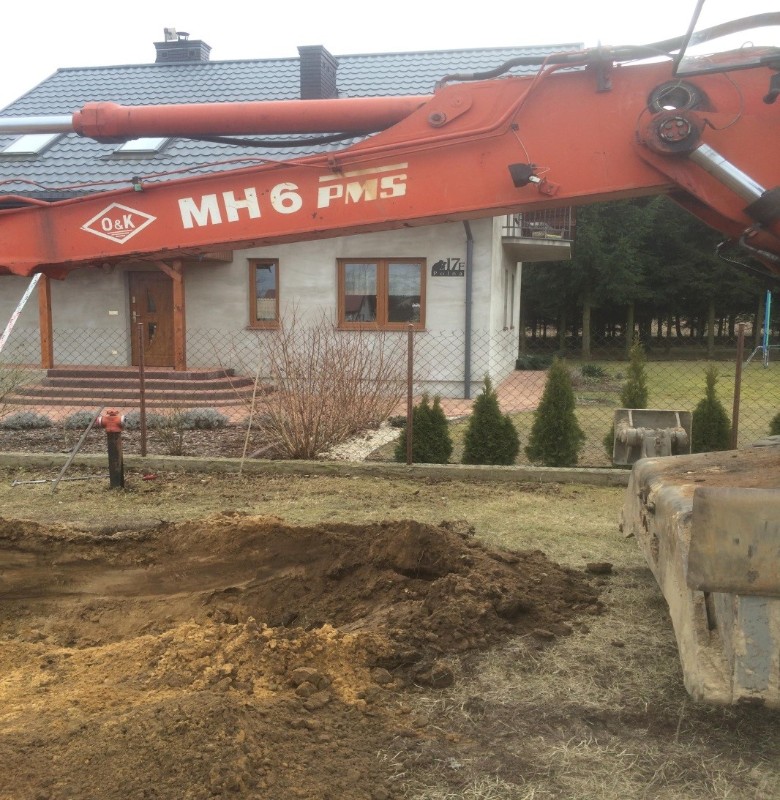

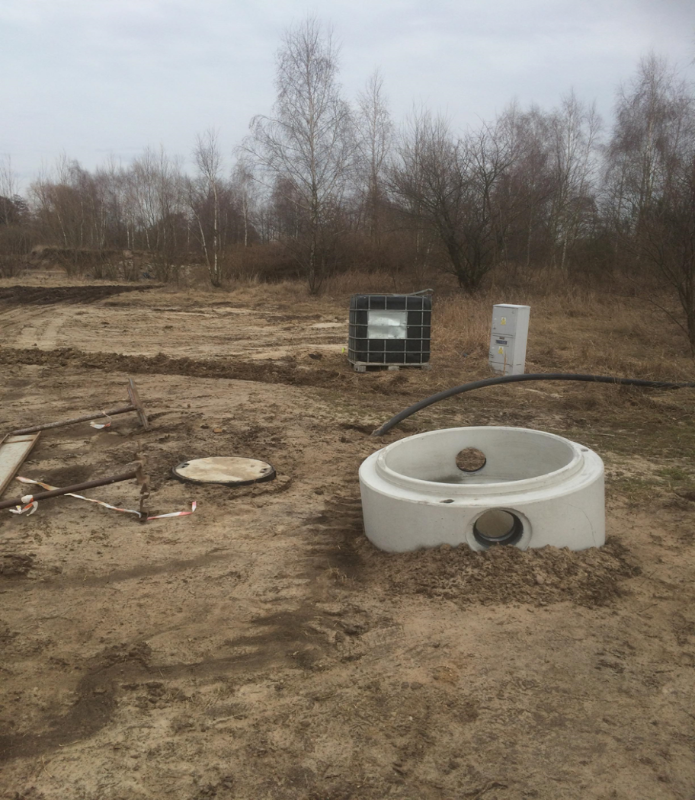

g) budowa sieci kanalizacji sanitarnej:

Do dnia 29.03.2019r. (dzień odbioru  wykonano:

1. Sieć kanalizacji sanitarnej grawitacyjnej z rur PVC DN 315 mm - ilość 246,0 m z rur PVC DN 200 mm - ilość 2 210,00 m

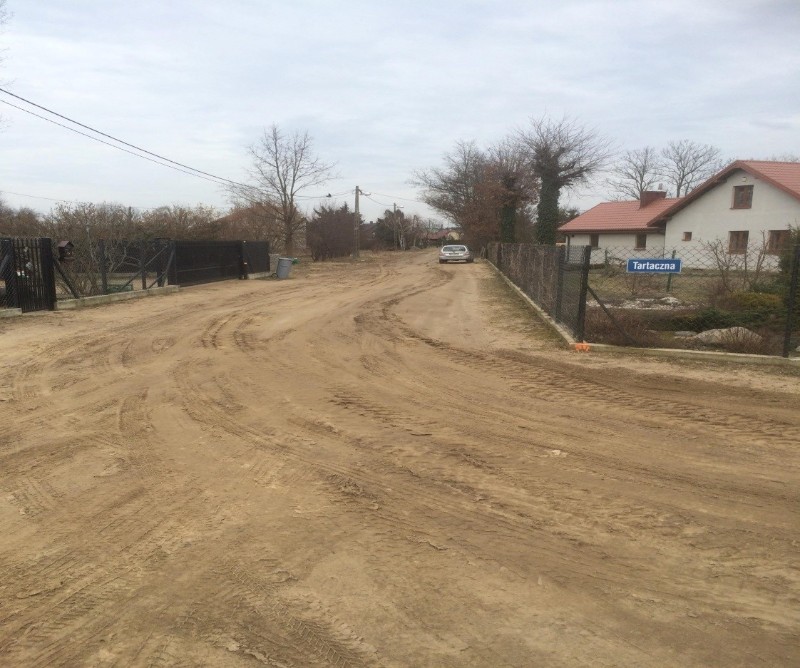

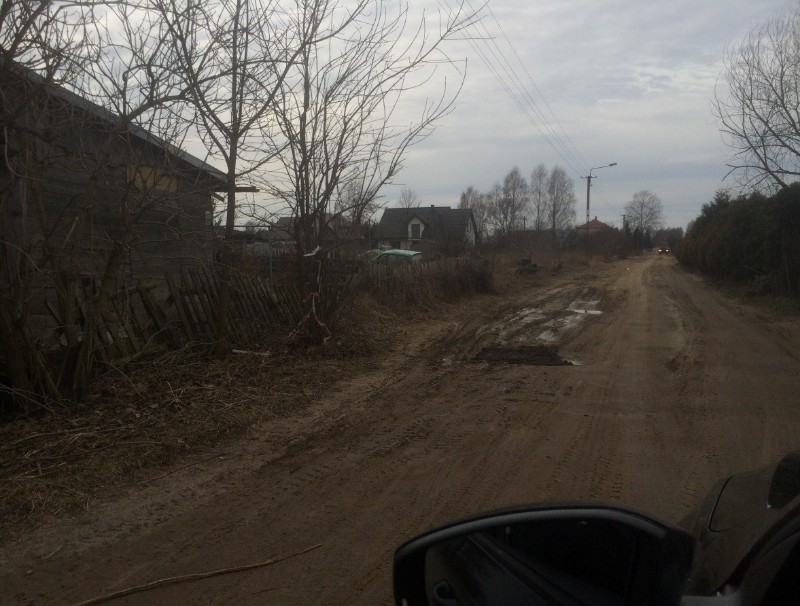

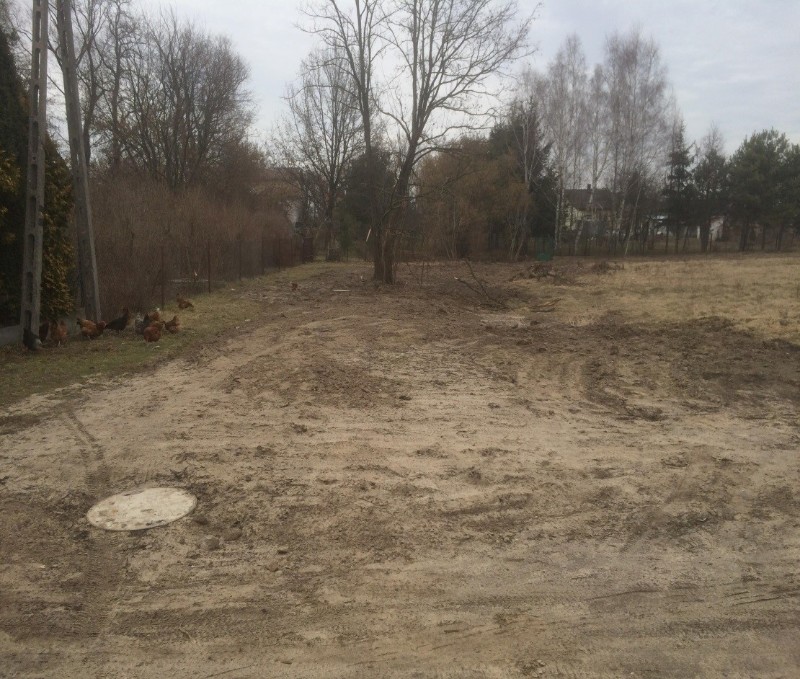

* sieć w ulicach: Ogrodowa, Tartaczna, Browarna.

2. Sieć kanalizacji sanitarnej tłocznej PE DN 75 mm - ilość 281,0 m

                                                           PE DN 125 mm - ilość 100,0 m

* sieć w ulicach : Ogrodowa, Tartaczna, Browarna.

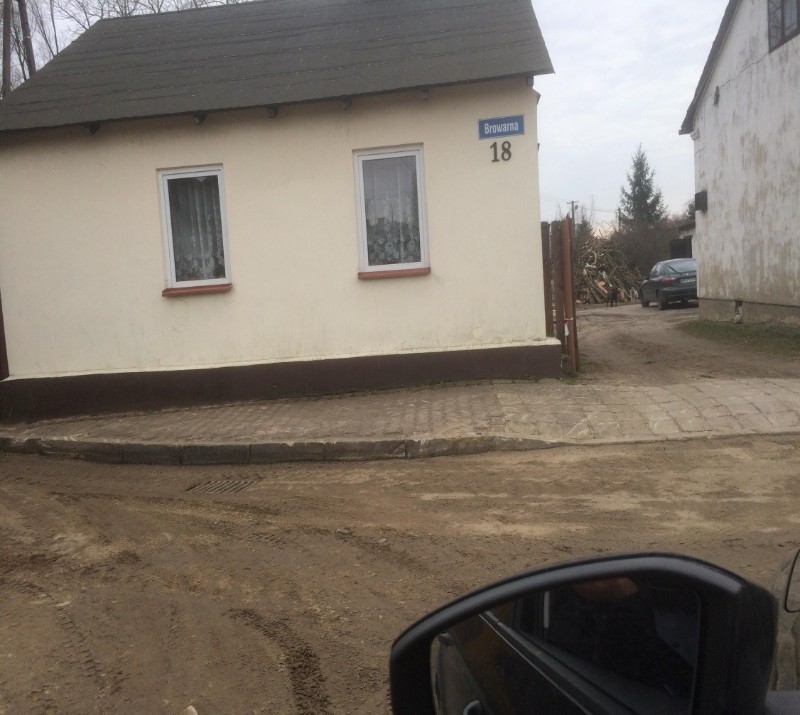

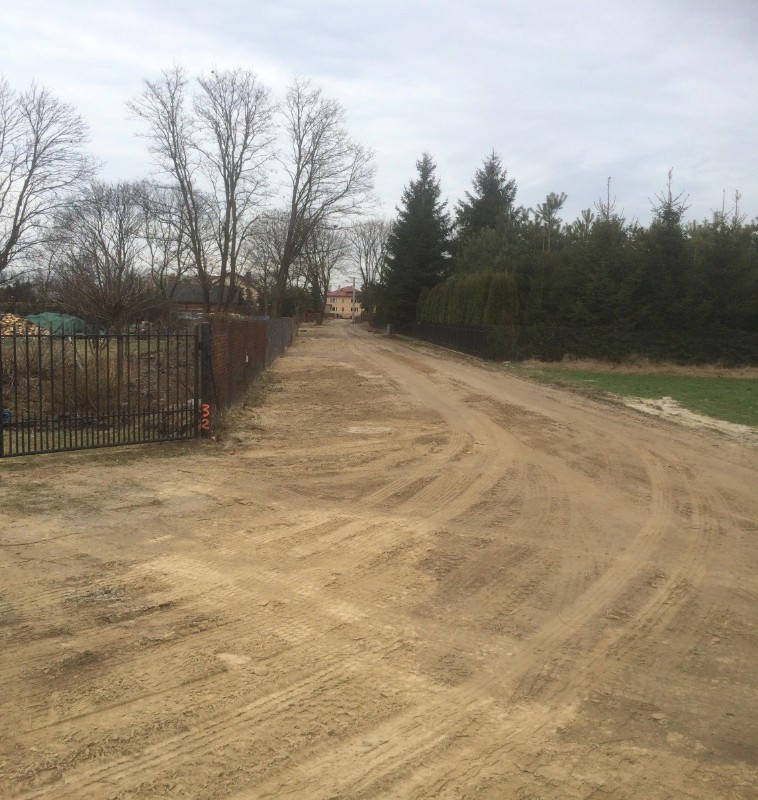

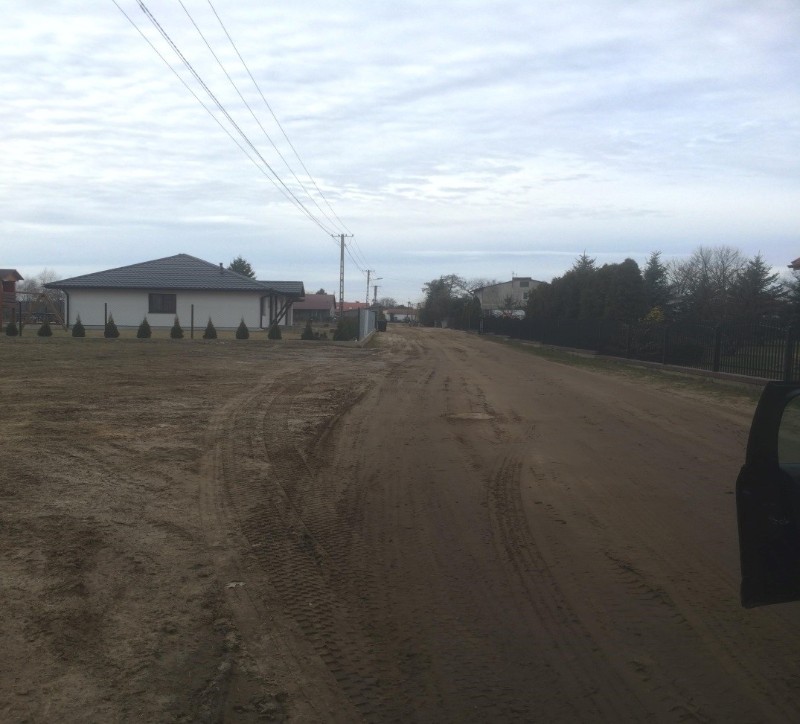

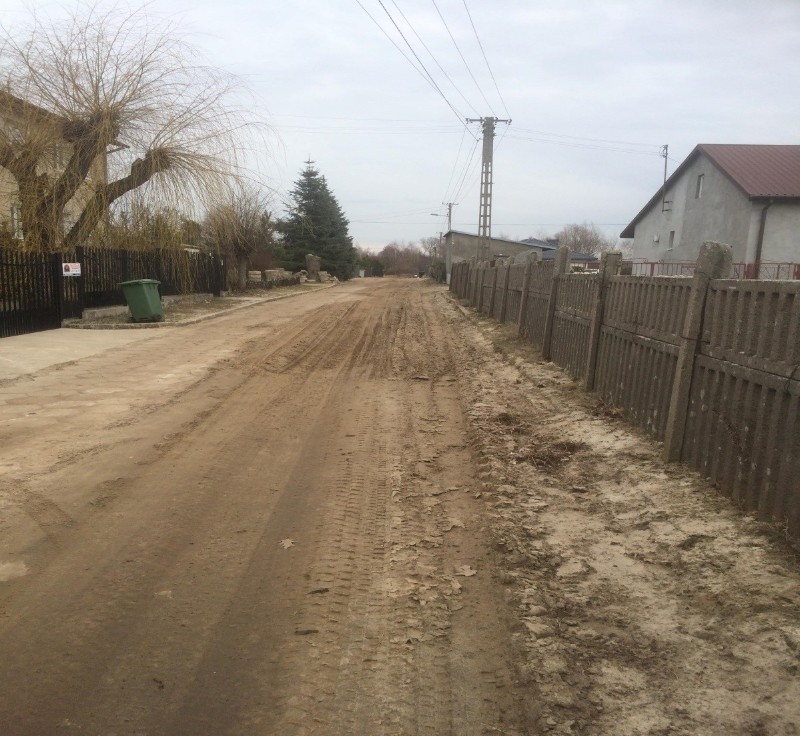

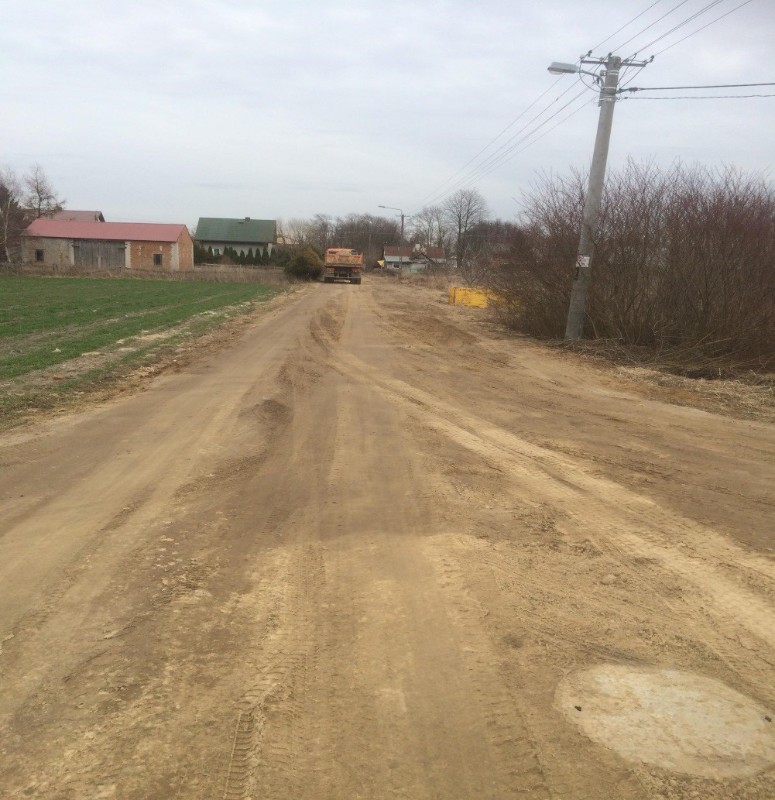

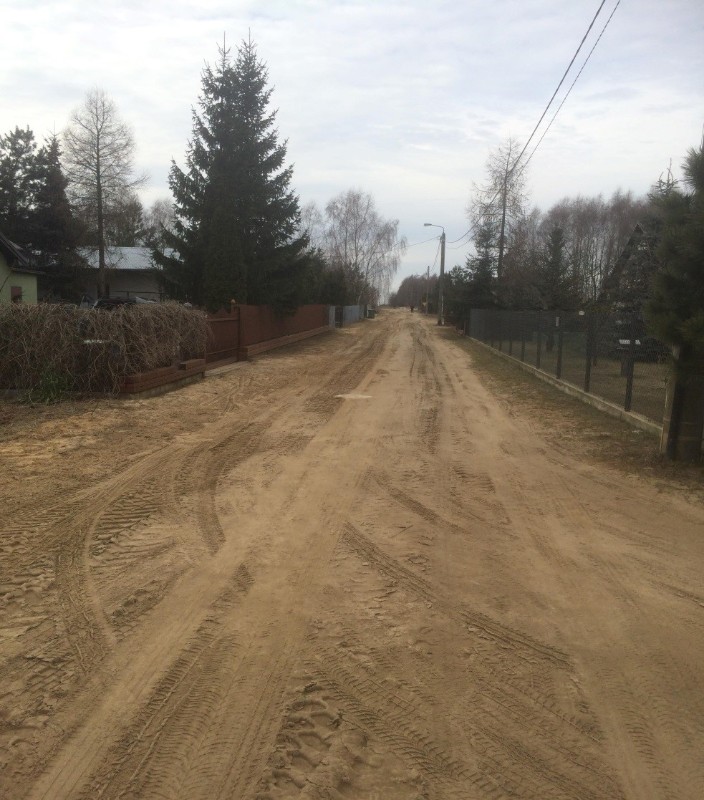

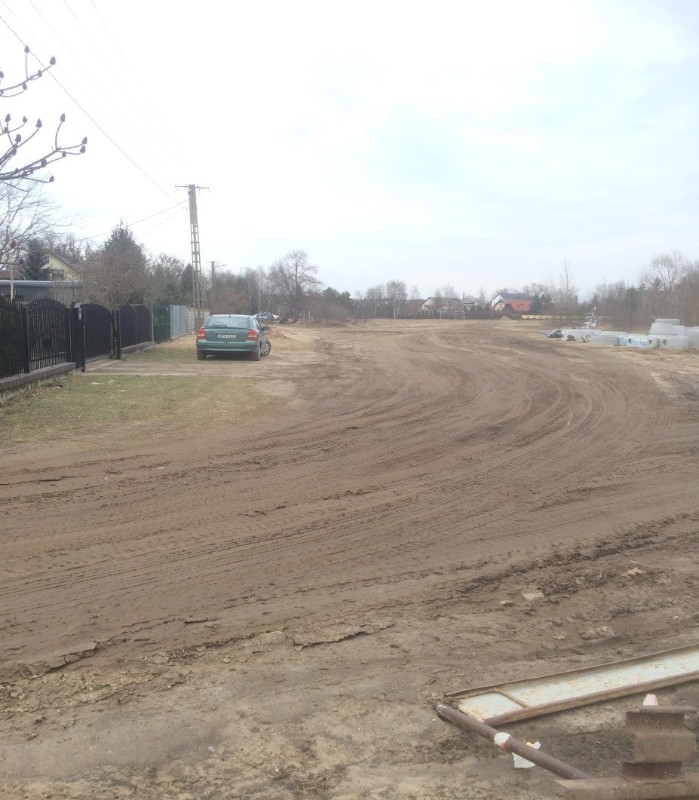

3. Roboty odtworzeniowe budowlane (naprawa nawierzchni dróg)
